Digitale Mengenermittlung für den Brückenbau

Komplexe Infrastrukturprojekte wie der Neubau oder die Modernisierung einer Eisenbahnbrücke erfordern eine präzise Mengenermittlung und Dokumentation.
Bild: B+H Bau

Das Nordrhein-Westfälische Bauunternehmen B+H Bau GmbH aus Drolshagen arbeitet überwiegend für Auftraggeber der öffentlichen Hand und hauptsächlich für die Deutsche Bahn AG im Bereich konstruktiver Ingenieurbau. So hat der Mittelständler mit seinen bahnerfahrenen Mitarbeitern zahlreiche Bauleistungen im Bereich des Ingenieur-, des Verkehrswege- und Bahnbaus erfolgreich in NRW, Hessen, Baden-Württemberg und Rheinland-Pfalz, dem Saarland und Bayern umsetzen können.

Bereits 2012 erhielt B+H die ersten Urkunden für die Präqualifikationen der Deutschen Bahn für den Bereich „Konstruktiver Ingenieurbau“ in den Produktkategorien „massive Stützbauwerke“ sowie „Tunnel in offener Bauweise und Rahmenbauwerke“ für das Verzeichnis „A“ – Bauen unter Eisenbahnbetrieb ausgestellt. Kurz darauf folgte die Präqualifikation in der Kategorie Spezialtiefbau und den Warengruppen „Gründungen Pfähle“, „Stützbauwerke“, „Verankerungen“ und „Spezialtiefbau-Bauen unter Eisenbahnbetrieb“.

Offline Daten erfassen

Um die Aufmaße der komplexen Projekte schnell und einfach zu erstellen, setzt das Unternehmen seit 2019 auf „MWM-Libero“, eine Software für Aufmaß, Mengenermittlung, Bauabrechnung und XRechnung, der MWM Software & Beratung GmbH. Ausschlaggebend waren die Übersichtlichkeit, das gute Preis-/Leistungsverhältnis und die Möglichkeit, offline arbeiten zu können. Da auf den Baustellen oftmals keine WLAN-Anbindung vorhanden ist, können die Bauleiter die Daten offline erfassen und später im Büro übertragen. „Darüber hinaus können wir mit der Zusatzanwendung „DIG-CAD“ Aufmaß schnell und einfach Mengen aus Plänen, Zeichnungen und Bildern für eine grafische Bauabrechnung ermitteln, die überprüfbar und nachvollziehbar sind“, erläutert Bau- und Projektleiter Erich Endres.

Das Tool erstellt daraus automatisch einen Aufmaßplan sowie eine prüffähige Mengenermittlung inklusive der Dokumentation der Einzelwerte. So bringt die REB-konforme Aufmaßerstellung mit „DIG-CAD“ aus Plänen mit Übernahme der Daten in „MWM-Libero“ zeitliche Vorteile, insbesondere bei größeren Projekten mit längerer Laufzeit. I. d. R. bearbeitet Endres mit fünf Kollegen sieben bis acht Projekte gleichzeitig. Kleinere Projekte, wie z. B. der Bau von Wasserdurchlässen, sind i. d. R. nach drei Monaten abgeschlossen, während größere Projekte wie die Sanierung von Brückenbauwerken eine Laufzeit von bis zu zwei Jahren haben können.
U. a. ist zunächst eine Hilfsbrücke zu erstellen, die Bestandsbrücke zurückzubauen, schließlich unter Gleisbetrieb eine neue Brücke seitlich zu errichten und diese dann an die endgültige Position einzufahren, einzuheben oder einzuschieben. In der Software „MWM-Libero“ werden Leistungsverzeichnis, Mengenermittlung und Aufmaße positionsbezogen zusammengeführt und dokumentiert.
Bild: MWM Software & Beratung

Leistungsverzeichnis und Aufmaße übersichtlich verwalten

„MWM-Libero“ stellt das mittels der Datenart 86 eingelesene Leistungsverzeichnis des Auftraggebers mit seinen Positionen und den zugehörigen Kurz- und Langtexten sowie den Preisen in einer Baumstruktur auf der linken Bildschirmseite dar. Durch Auswahl eines Titels oder einer Position werden die dazu erfassten Ansätze auf der rechten Seite angezeigt. Diese Zuordnung kann bei der Erfassung oder später per Drag & Drop erfolgen. Ebenso können Ansätze kopiert oder in andere Positionen verschoben werden. Zudem können die Ansätze beliebigen Kriterien zugeordnet werden. Dies könnte je ein Kriterium für die Abschlagszahlung, für den Abschnitt Achse, oder geprüfte und nicht geprüfte Aufmaße sein. Ebenso wie die Zuordnung der Ansätze ist auch die Auswertung der Daten vom Anwendenden frei zu gestalten. So ist über verschiedene Auswertungsarten steuerbar, welche Daten in welcher Reihenfolge auszugeben sind. Diese Filter werden automatisch gespeichert und stehen bei allen Ausgaben zur Verfügung.

Zusätzlich gibt es die Möglichkeit, zu jeder Position einen Memotext anzulegen. Dies können Notizen, Veränderungen im Bauablauf, Hinweise zum Fertigstellungsgrad etc. sein. Zur besseren Übersicht können diese Texte automatisch in der Baumstruktur markiert und in eine interne Liste gedruckt werden.

Die Aufmaße erfassen die Bauleiter entweder vor Ort, geben diese dann in der Software ein oder ermitteln sie aus den „DIG-CAD“-Plänen. Dazu wählen sie die zu erfassenden Positionen aus und erfassen gleichzeitig durch Anklicken der Eckpunkte des Bauteils in der Zeichnung die Mengen. Das Programm übermittelt dann alle Einzelwerte aus der Zeichnung an „MWM-Libero“. Eine blattweise REB-Erfassung ist ebenfalls möglich. Für die Erfassung der Mengen stehen verschiedene Aufmaß-Funktionen über Stück, Länge/Wandlänge und unterschiedliche geometrische Formen, Neigungsfläche und Triangulation zur Verfügung. Damit optisch sofort erkennbar ist, um welche Leistungen es sich handelt, kann der Bauleiter verschiedene Farben für die erfassten Mengen definieren. Sollte die Zeichnung keine Maße enthalten, trägt „DIG-CAD“ diese ein, sodass das Aufmaß noch schneller zu prüfen ist.

Digitale Bauabrechnung nach DB-Vorgaben

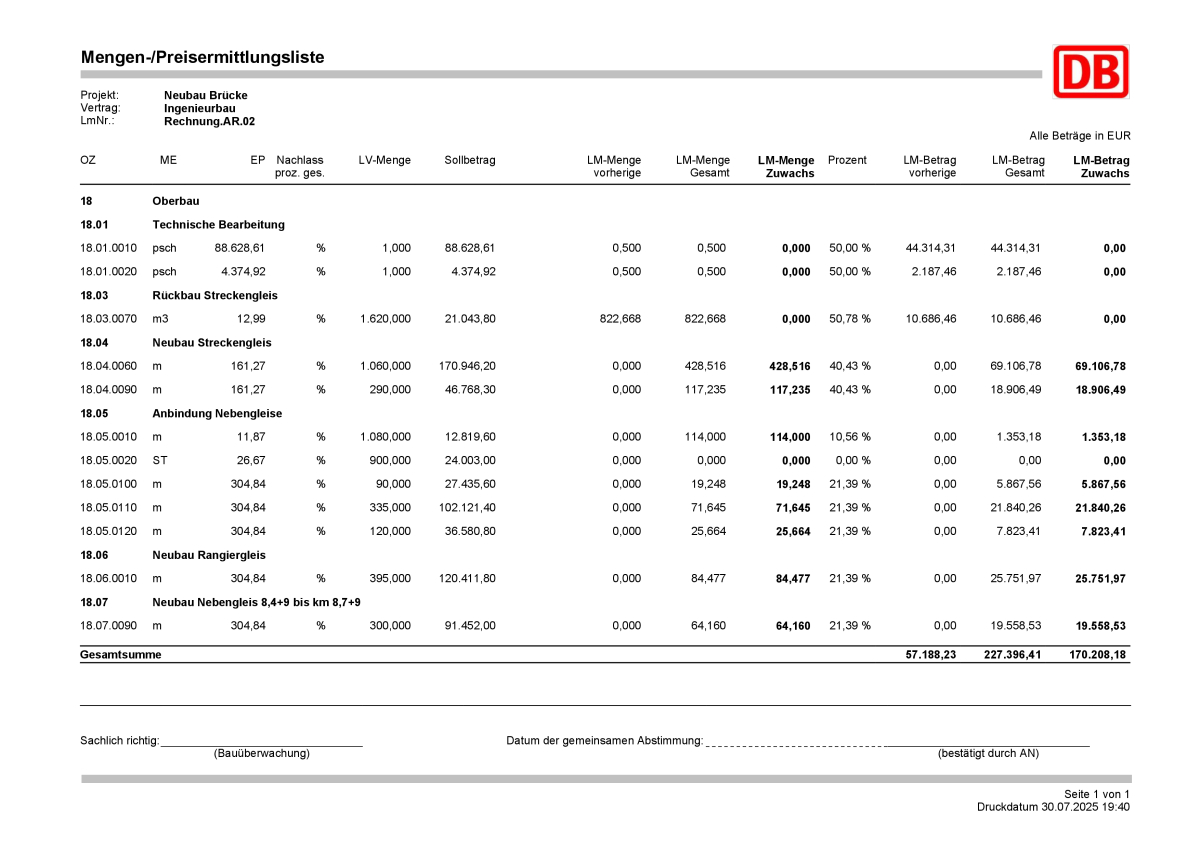

Die „Optimierte Bauabrechnung 2.0“ ist ein Vertragsbestandteil bei Bauvorhaben der Deutschen Bahn AG. Mit „MWM-Libero“ setzt B+H Bau diese Vorgaben um. Für die Abschlagszahlen gibt Erich Endres die Maße ein und erstellt die Aufmaßblätter. Diese werden in Abstimmung mit der Bauüberwachung unterschrieben. Sind die Aufmaße bestätigt, wird eine DA11-Datei erzeugt und der Deutschen Bahn übergeben. Diese generiert daraus eine Mengen-/Preis-Ermittlungsliste, die von beiden Seiten bestätigt wird. Anschließend erhält B+H Bau eine Buchungsliste, anhand derer das Bau­unternehmen die Rechnung stellen kann – ein norm- und verfahrenssicherer Prozess. Die Mengen-/Preisermittlungsliste bildet die Grundlage für die gemeinsame Prüfung und Abrechnung der erfassten Bauleistungen.
Bild: MWM Software & Beratung

Praxisnutzen im Projektalltag

Für Erich Enders zeichnet sich „MWM-Libero“ insbesondere durch seine Übersichtlichkeit aus: „Klicke ich eine Position an, habe ich alle benötigten Daten auf einen Blick wie Baumenge, erfasste Mengen, den abgearbeiteten Prozentstand, Einheitspreis, Kurztext, Langtext etc.“ Daher ist das Programm für den Projektleiter aufgrund der Übersichtlichkeit, der einfachen Handhabung und der Zeitersparnis ein wichtiges Werkzeug. Der wichtige Soll-Ist-Vergleich – hier Differenzliste genannt – wird auf Knopfdruck erstellt. Auch die Verbindung zum CAD-Programm „DIG-CAD“ erleichtert das tägliche Arbeiten. Nachträge, die sich aufgrund der baulichen Gegebenheiten während der Sanierung ergeben haben, können in der Software schnell angelegt und die Aufmaße dazu eingegeben werden.
