Perfekt übermittelte Mengenermittlungen mit der GAEB-X31-Datei

Wie steht es so schön in der VOB/C zur Abrechnung von Bauleistungen: „Die Leistung ist aus Zeichnungen zu ermitteln, soweit die ausgeführte Leistung diesen Zeichnungen entspricht. Sind solche Zeichnungen nicht vorhanden, ist die Leistung aufzumessen.“

Das Aufmaß vor Ort erfordert es immer öfter, die vorgefundene Situation mit Bildern zu dokumentieren.
Bild: Wilhelm Veenhuis

Das Aufmaß vor Ort erfordert es immer öfter, die vorgefundene Situation mit Bildern zu dokumentieren.
Bild: Wilhelm Veenhuis

Das Aufmaß vor Ort erfordert es immer öfter, die vorgefundene Situation mit Bildern zu dokumentieren. Bisher müssen neben der GAEB Austauschdatei X31 die Bilder als Anlage separat mit übertragen werden. Das bedeutet: Es gibt eine Mengenermittlungsdatei und eine Vielzahl von Anlagen. Das ist für eine konsistente Mengenermittlung natürlich nachteilig. Die X31-Datei, die in GAEB 3.3 (Ausgabedatum 2021-05) beschrieben ist, bietet bereits sehr viele Möglichkeiten. Als Container für Anlagen dient sie bisher jedoch nicht.

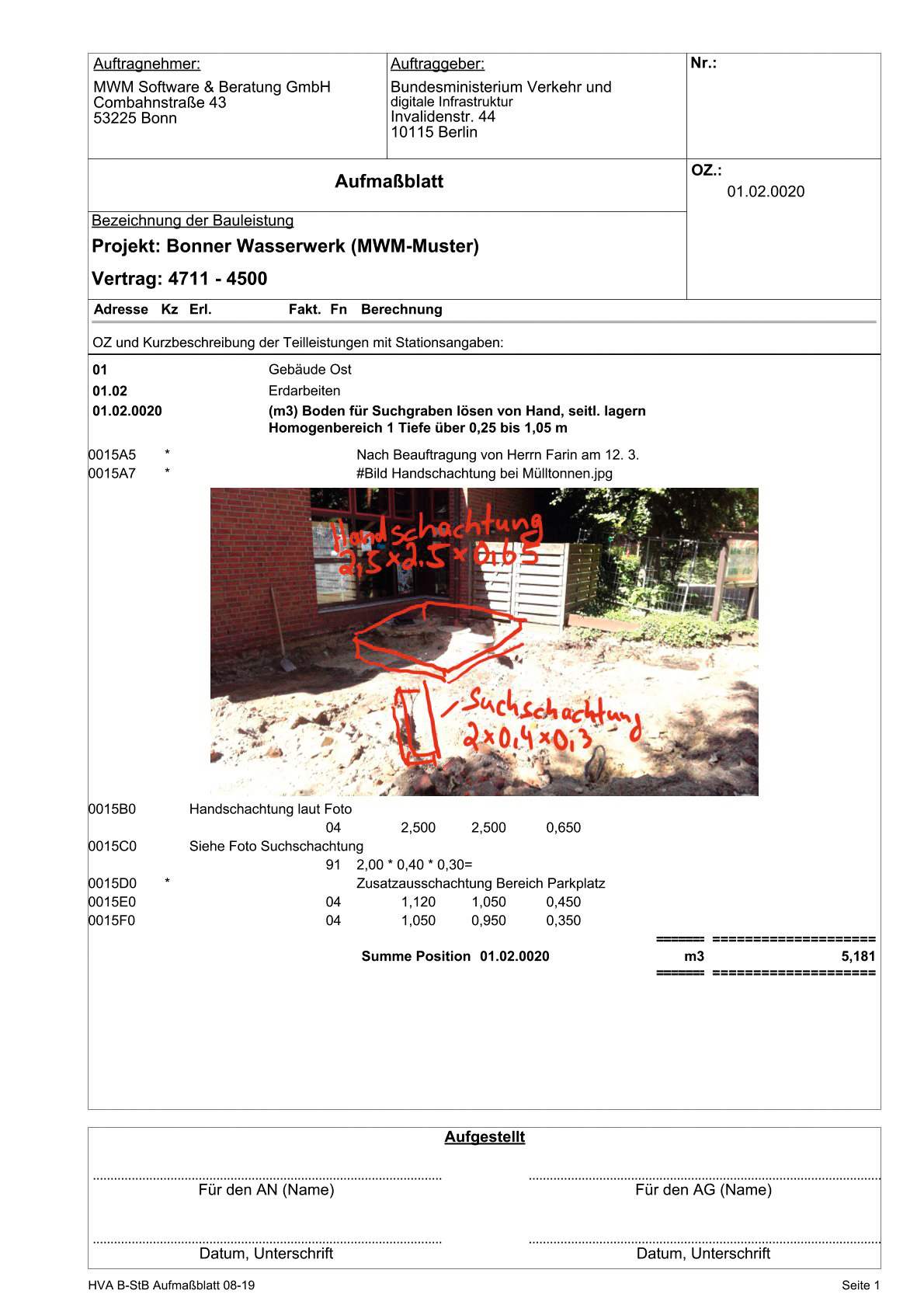

Der Bundesverband Bausoftware (BVBS) hat an die GAEB-Arbeitsgruppe 13 den Antrag gestellt, die X31 um erläuternde Daten zu erweitern. Ausschlaggebend für diesen Antrag waren Anforderungen von bauausführenden Firmen, die ihre Aufmaße und Mengenermittlungen mit Bildern und PDF-Dateien dokumentieren. Bilder werden zumeist dann verwendet, wenn eine Situation auf der Baustelle dargestellt werden soll. PDF-Dateien kommen zum Einsatz, wenn Ausschnitte von Plänen oder gesonderte Nachweise wie Lieferscheine, Stahlliste und Stundenlohnzettel nachgewiesen werden sollen. Die Abbildung zeigt ein Muster-Beispiel, bei dem auf der Baustelle ein Foto erstellt und mit Aufmaß ergänzt wurde. Die Mengenermittlung wird mit der Darstellung dokumentiert und erläutert. Das komplette Aufmaßblatt (Positionen, Mengenermittlung und Bild) wird in der gewünschten Form des Aufmaßblattes nach HVA B-StB (Handbuch für die Vergabe und Ausführung von Bauleistungen im Straßen- und Brückenbau) ausgegeben.

Der Antrag an den GAEB, der vom BVBS für die integrierte Bilderübertragung gestellt wurde, hat berücksichtigt, dass Anlagen, die in der Mengenermittlung mehrfach vorkommen, nur einmal in der X31 enthalten sind. Noch in diesem Jahr erwartet der Verband für die neue Version der X31 zur Übertragung von Bildern und PDF-Dokumenten die Freigabe durch den GAEB. Die BVBS-Mitgliedsunternehmen können also zügig mit der Implementierung beginnen. Für Anwender wird die Mengenermittlung und deren Übertragung mit der neuen X31 erheblich vereinfacht.
