Auslegung von Rohrleitungen im Gebäude

Mit dem aktuellen Update – der Version „Viptool Engineering 24“ – gibt es laut Entwickler Viega ein Spektrum von Verbesserungen und Vereinfachungen, durch die die Auslegung von haustechnischen Anlagen erleichtert werden soll. Dazu zählt u. a. eine neue Gebäudeerfassung für IFC-Modelle in „AutoCAD“ von Autodesk sowie eine automatische Verortung von Produkten in Hauptverteil-, Strang- und Geschossleitungen.

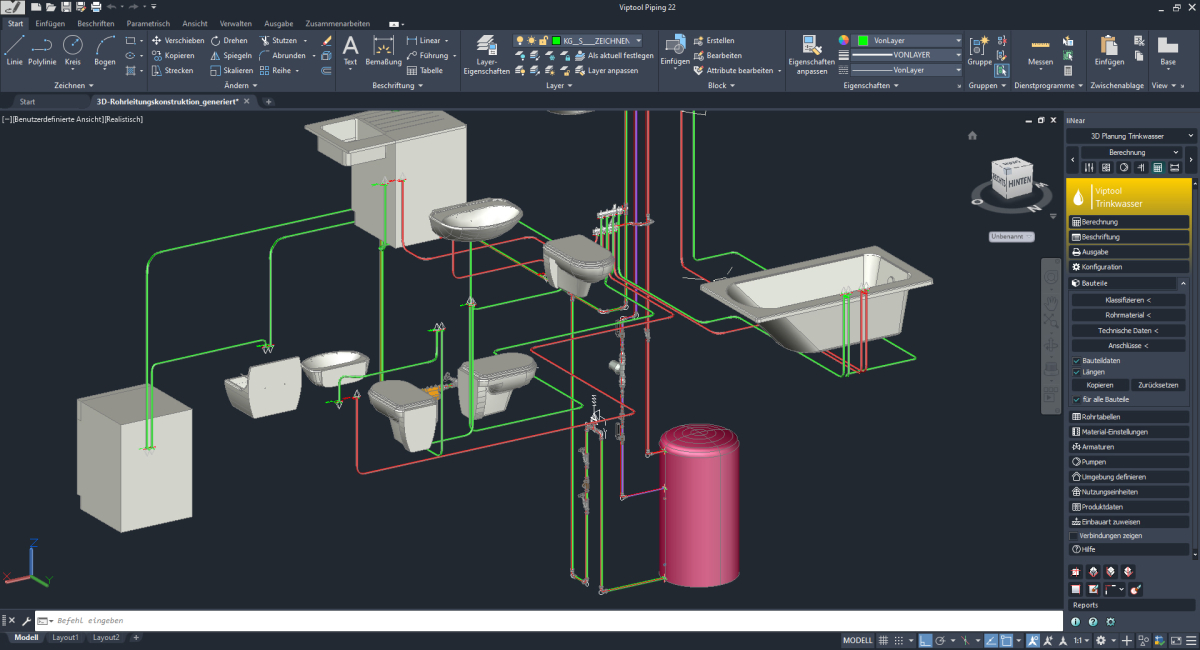

Mit „Viptool Engineering“ können unter anderem funktionale 3D-Rohrnetze aus millimetergenauen Formstücken erstellt werden.
Bild: Viega

Mit „Viptool Engineering“ können unter anderem funktionale 3D-Rohrnetze aus millimetergenauen Formstücken erstellt werden.
Bild: Viega
Die Algorithmen nutzen jetzt die vom Architekten definierten Raumgeometrien. Es kann also direkt mit IFC-Modellen gearbeitet werden, ohne sie zuvor in ein „AutoCAD“-Architecture-Modell umzuwandeln. Das soll zu genaueren Planungsergebnissen führen, da u. a. Unterschiede im Materialaufbau besser erkannt werden können. Ein weiteres Feature stellt die mit dem Update eingeführte automatische Verortung von Materialien im Rohrleitungsnetz, also in den Hauptverteil-, Strang- und Geschossleitungen, dar. Diese Einbausituationen werden direkt bei der automatischen Netzerfassung identifiziert. Eine manuelle Zuweisung ist damit weitestgehend nicht mehr nötig, aber nach wie vor möglich. Für eine effizientere Planung soll zudem die Möglichkeit sorgen, die bauteilbezogene Zuweisung von Armaturen direkt im Modell anzuzeigen. So kann der Planende prüfen, ob den gewünschten Ventilen die korrekten Herstellerdaten zugewiesen sind und die Rohrleitungsnetze präzise berechnet werden.

Thematisch passende Artikel:

Ausgabe 01/2021 Mehr Zeit für das Wesentliche

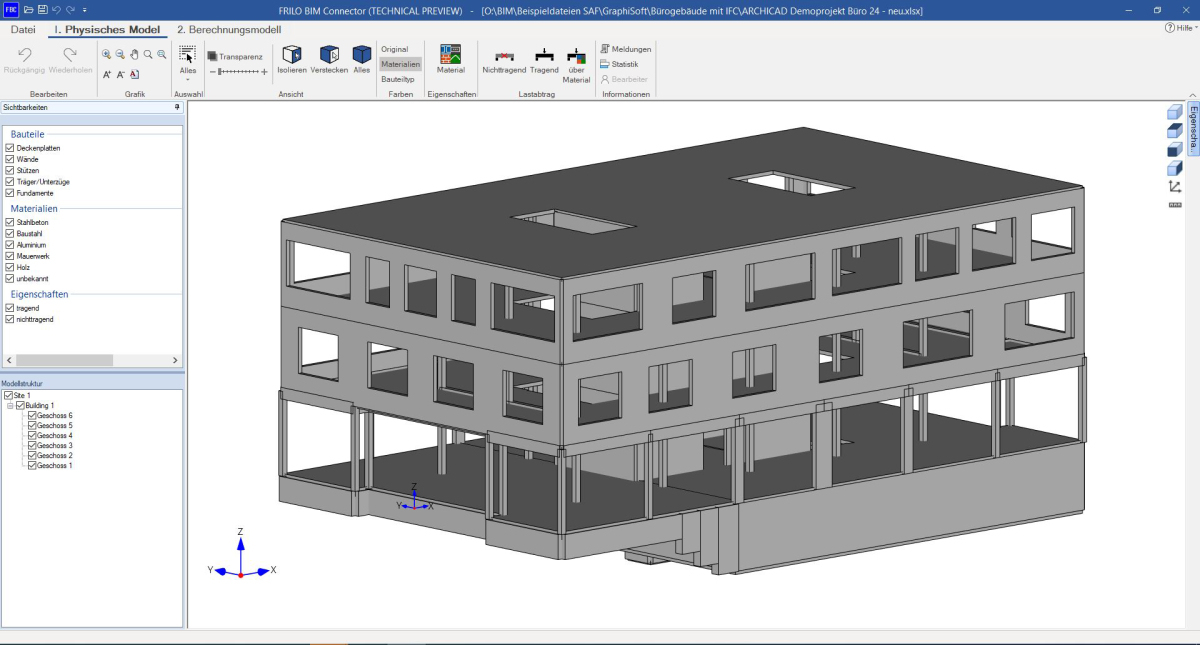

Update in Statikberechnung und Tragwerksplanung

Mit dem Release 2021-1 steht Tragwerksplanern eine neue Version der Frilo-Statik-Software zur Verfügung. Bemerkenswert ist der „BIM-Connector“ mit dem der Sprung in die vernetzte Gebäudeplanung...

mehr

BIM-Daten von Schell

Schnell in verschiedenen Formaten verfügbar

Die Daten zahlreicher Schell-Produkte sin din allen für Planer und Architekten relevanten Formaten abrufbar. Ob als „Revit“-, AutoCAD-, IFC- oder NX-Datei – mit dem neuen BIM/CAD-Service gelingt...

mehr

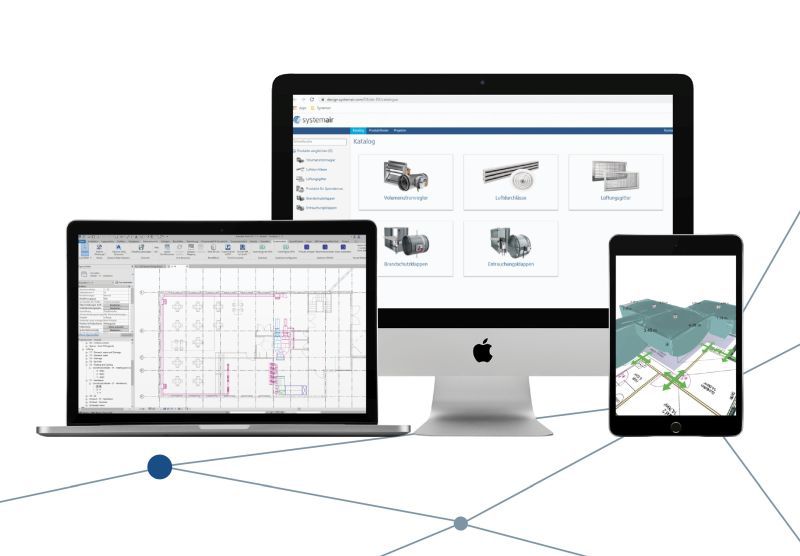

BIM-Daten von Systemair

Kostenfreie „Revit“-Plugins

Mit den Plugins von Systemair erhalten Nutzer Zugriff auf Luftverteilungs- und Brandschutzprodukte, „Topvex“-Kompaktlüftungsgeräte, sowie modulare Lüftungsgeräte der Baureihe „Geniox“ – und...

mehr

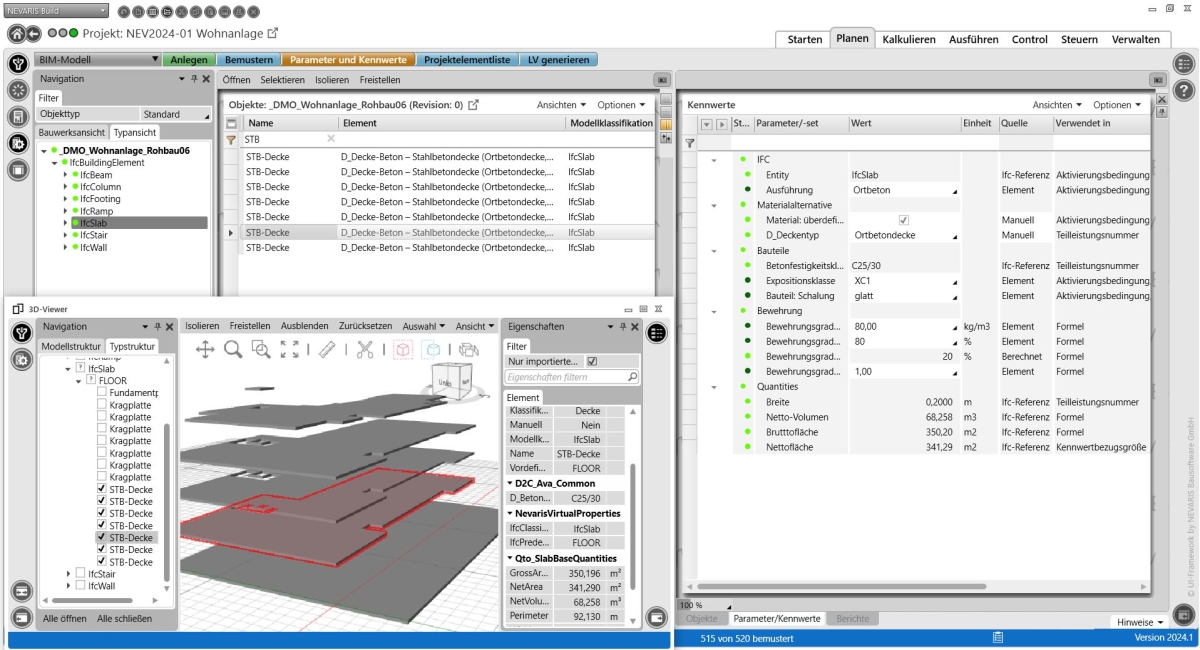

Digitalisierungsprozess für BIM-Neueinsteiger
