Neue BIM-Oberfläche und automatisierter Gebäudeworkflow

Mit dem neuen „Revit“ Plug-In „GBIS“ präsentiert die Solar-Computer GmbH eine Weiterentwicklung ihres etablierten BIM-System für die TGA-Planung. Die neu gestaltete Oberfläche und der vollständig automatisierte Gebäudeworkflow beschleunigen den gesamten BIM-Prozess von der Modellaufbereitung über die Berechnung bis zur Ergebnisaktualisierung im „Revit“-Modell. Die neue, klar strukturierte Ribbonbar bildet die Ablauflogik typischer Gebäude- und TGA-Anwendungen exakt ab. Mit einem Klick auf „Auswahl Berechnung“ wird die Oberfläche auf die gewünschte Rechenanwendung umgeschaltet. Im Hintergrund aktiviert „GBIS“ automatisch die passende Integration. Für „Revit“-Workflows ist der Prozess nahtlos und bidirektional ausgelegt: BIM-Modell und Rechenmodell arbeiten Hand in Hand, und zwar vom Aufbau über die normkonforme Berechnung (z. B. DIN EN 12831-1) bis hin zur vollständigen Rückübertragung der Ergebnisse in das Modell.

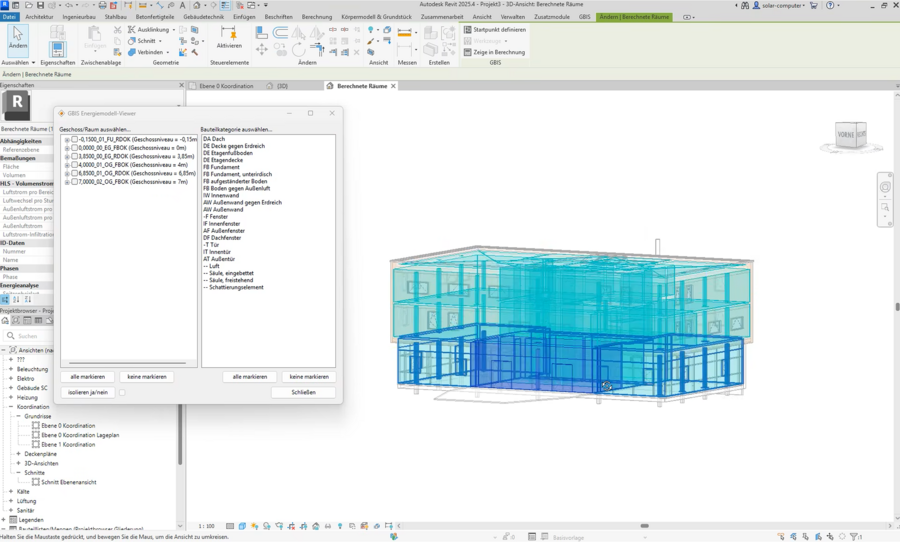

Der Geschoss-Manager von „GBIS“ fasst Architekturebenen inkl. Geländeniveau/Erdbereich intelligent zusammen.
Bild: Solar-Computer

Der Geschoss-Manager fasst Architekturebenen inkl. Geländeniveau/Erdbereich intelligent zusammen. Es erfolgt ein automatischer Aufbau der Geschosse im Energiemodell mit optionaler Kontrolle und Anpassung von Bezeichnungen und Nummerierungen. Der Raum-Manager baut MEP-Räume aus Architektur- oder eigenen Modellen automatisch auf. Zudem gibt es übersichtliche Raumtabellen mit führenden MEP-Räumen und dazugehörigen Architektur-Räumen. Des Weiteren gibt es eigene Gruppen für Trennlinien und Räume ohne Partner. Alle Änderungen werden per Hintergrund-Gebäudeberechnung überwacht. Der Bauteil-Manager erkennt automatisch rechenrelevante Bauteile (inkl. Hybrid- und Sandwichwände). Aufgrund der „Würfelmethode“ erfolgt ein Lückenschluss innerhalb definierbarer Toleranzen. Punktuelles Editieren nach dem Prinzip „so viel Automatik wie möglich, so viel Kontrolle wie nötig“ ist jederzeit möglich.
