Normgerechte Volumenstromberechnungen für Nichtwohngebäude

Der „Norm-Empfehlungs-Assistent“ ist eine der integrierten Hilfen im neuen Solar-Computer-Programm „Lüftungskonzepte für Nichtwohngebäude“. Im durchgängigen Workflow einer Energie-, Heizungs-, Kühlungs- oder Luftkanalnetz-Planung unterstützt das Programm das Anwenden von elf aktuellen Regelwerken für normgerechte Volumenstromberechnungen – angepasst an die unterschiedlichen Raumtypen der Nichtwohngebäude. Neben allgemein gültigen Regelwerken wie DIN EN 16798-1, DIN EN 16798-3 und ASR A4.1 hilft die Software auch aktuelle branchenspezifische DIN-Normen und VDI-Richtlinien für Sportstätten, Hallenbäder, Gesundheitseinrichtungen, Laboratorien, Küchen, Garagen, Verkaufsstätten und Schulen. Unterstützte Regelwerke:

• DIN EN 16798-1, Lüftung von Gebäuden – Eingangsparameter Innenraumklima
• DIN EN 16798-3, Lüftung von NWG – Leistungsanforderungen
• DIN 18032-1, Sporthallen, Sportstätten
• DIN 1946-4, Räume des Gesundheitswesens
• DIN 1946-7, RLT-Anlagen in Laboratorien
• VDI 2052-1, Küchen
• VDI 2053-1, Garagen
• VDI 2082, Verkaufsstätten
• VDI 2089-1, Hallenbäder
• VDI 6040-2, Schulen
• ASR A 4.1, Sanitärräume

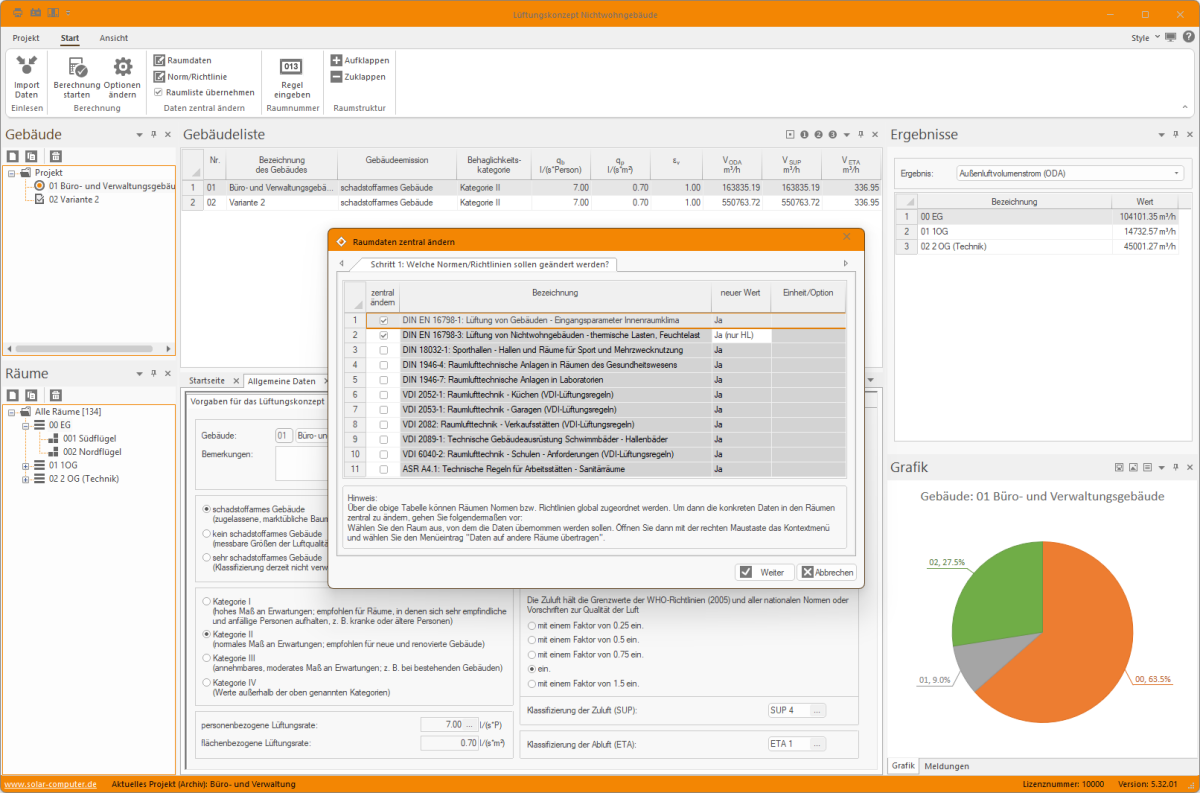

Die Bedienoberfläche des Solar-Computer-Programms „Lüftungskonzept Nichtwohngebäude“ mit Norm-Empfehlungs-Assistenten.
Bild: Solar-Computer

Die lüftungsspezifischen Raumdaten und Berechnungsergebnisse werden in einem raumbezogenen Dialogfenster erfasst und dargestellt. Dieser Dialog ist individuell auf das jeweils gewählte Regelwerk zugeschnitten und enthält die jeweils relevanten Eingabe- und Ausgabefelder. Bspw. konzentriert sich der Raum-Dialog zur DIN EN 16798-3 (Lüftung von Nichtwohngebäuden) auf Angaben zur Heiz- und Kühllast sowie zur Be- und Entfeuchtung. Die VDI 6040-2 (Lüftung in Schulen) legt den Fokus auf die CO₂-Konzentration im Raum und verlangt entsprechende Eingabedaten aus einer Stundenplansimulation in 5-Minuten-Intervallen. In der VDI 2052-1 (Großküchentechnik) lassen sich Kücheneinrichtungen detailliert aus Einzelkomponenten zusammenstellen. Für komplexe Projekte sorgt die Funktion „Daten zentral ändern“ für hohe Effizienz: Einmal erfasste lüftungsspezifische Raumdaten lassen sich schnell und komfortabel auf andere Räume gleicher Raumart übertragen – selbst bei unterschiedlichen Raumgeometrien.
